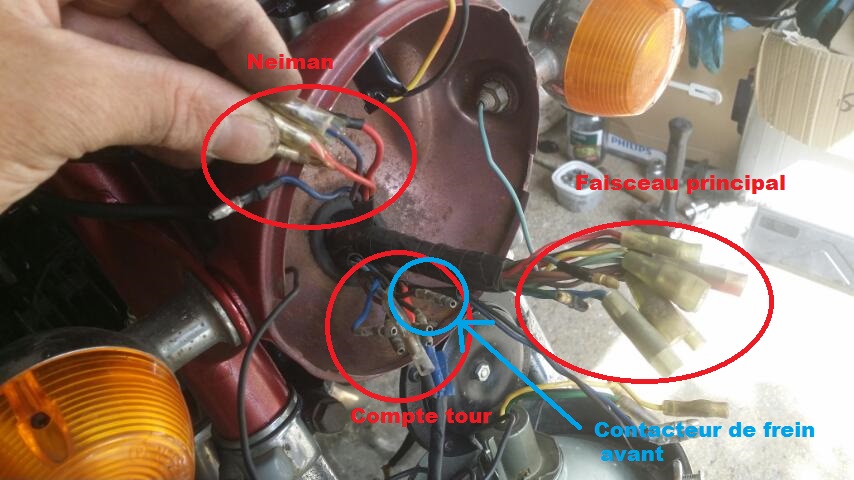

Ci-dessous les images pour modèle RD modèle 74
Rien de bien compliqué,surtout ne pas être daltonnien

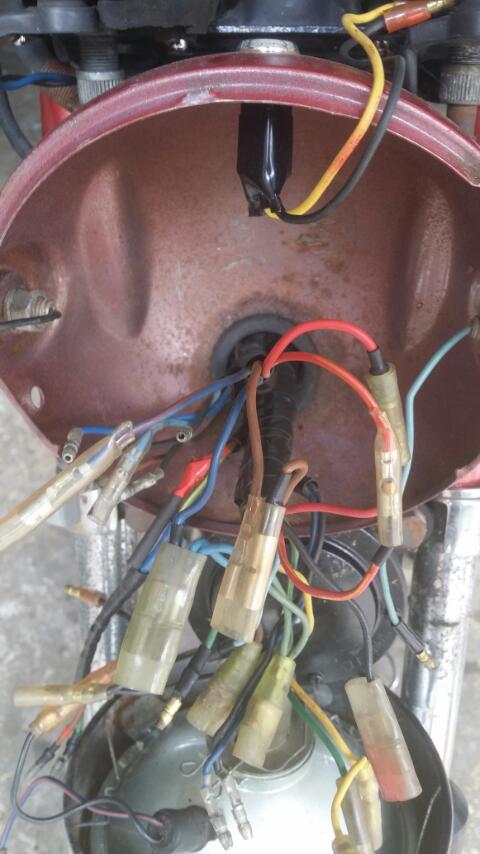

Quel bordel là dedans
Résumé général
Il faut juste faire attention car il y a:
2 rouges,un tout rouge pour le neiman et un rouge avec liseré jaune au neiman aussi
2 marrons,un clair avec un plus continu dès que l'on tourne la clé. Dessus vient se brancher le voyant neutre du compte tour,contacteur de frein avant et le neiman. Ensuite marrons foncé pour les clignotants avant gauche
3 bleus,un très clair pour le voyant neutre,un bleu marine pour le neiman et les veilleuses compteur et compte tour et un bleu avec liseré rouge pour la veilleuse du phare.
Ensuite,ils restent le jaune pour le plein phare et la petite ampoule sur le haut du bol,le vert pour le phare,le vert liseré jaune pour le contacteur de frein et le noir pour toutes les massent.
Branchement neiman:

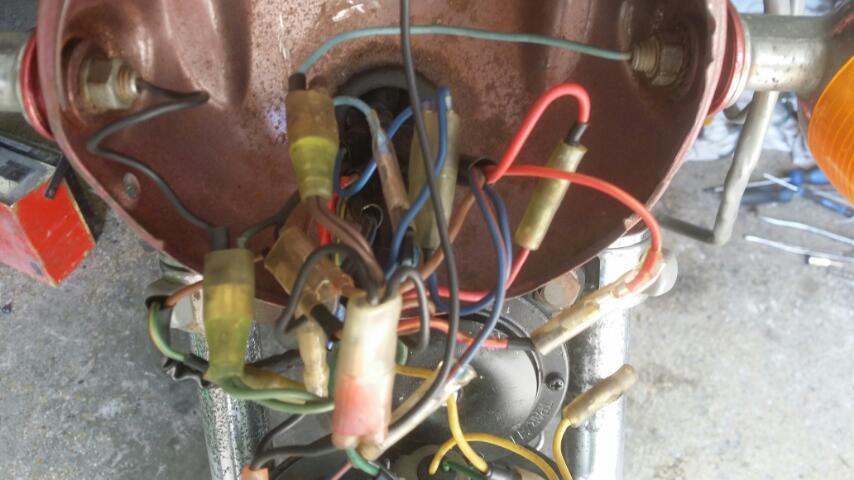

Le neutre se branche là dessus:

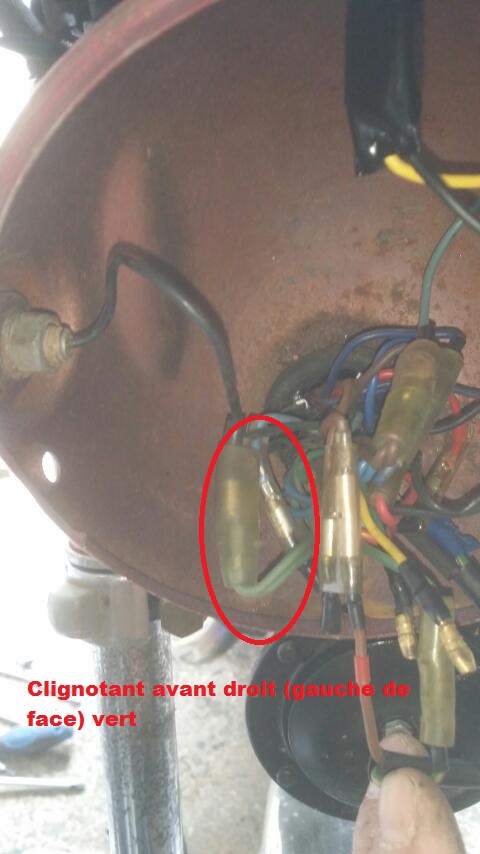

Clignotant avant droit:

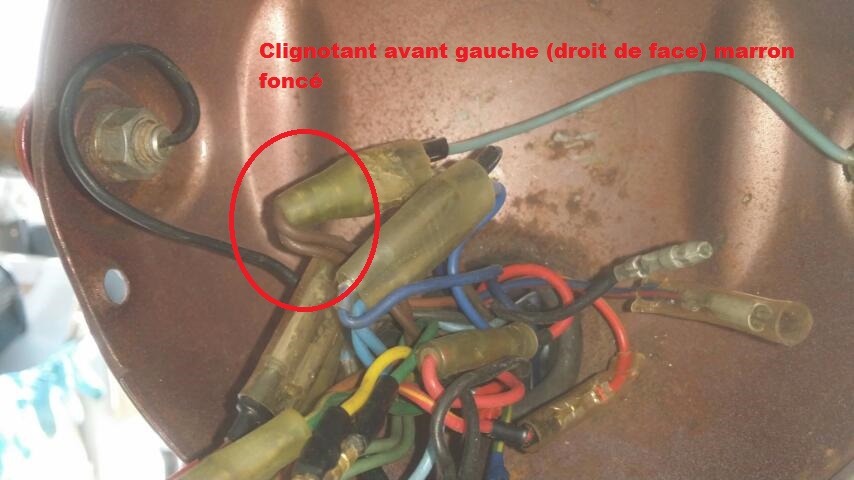

Clignotant avant gauche:
Bon courage
