Bonjour à tous,
Pour un modèle 2R6, dans quel sens se remonte l'entretoise située derrière le pignon de sortie de boîte de vitesse?
Comme un idiot, je n'ai pas fait attention à son sens lors de sa dépose.
Il s'agit de la pièce n° 30 de la figure n°5 de la parts list Yamaha modèle RD125 (78) type 2R6.
En fait, cette pièce comporte une partie chanfreinée. Ce chanfrein doit-il être orienté vers l'intérieur du côté du roulement de carter ou vers l'extérieur vers le pignon de sortie de boîte?
Merci d'avance pour votre réponse.
Nota : J'essaie de mettre une photo mais impossible.
Site Admin
attention de ne pas la confondre avec l'entretoise du vilo qui est identique !
perso je mets le chanfrein vers l'intérieur de manière à ne pas abîmer le spi
perso je mets le chanfrein vers l'intérieur de manière à ne pas abîmer le spi
En fonction de la rotation de la queue de la vache si les poissons volaient il n'y aurait plus d'oiseaux
Adhérent
Il s'agit de l'entretoise située sur l'axe où se trouve le pignon de sortie de boîte de vitesse sur lequel tourne la chaîne de transmission.
Dommage, je n'arrive pas à insérer une photo sur les posts malgré de très nombreuses tentatives et copier/coller en tout genre. Si l'un d'entre vous à la solution, je suis preneur.
Dommage, je n'arrive pas à insérer une photo sur les posts malgré de très nombreuses tentatives et copier/coller en tout genre. Si l'un d'entre vous à la solution, je suis preneur.
Site Admin
je t'ai répondu
le chanfrein vers l'intérieur
le chanfrein vers l'intérieur
En fonction de la rotation de la queue de la vache si les poissons volaient il n'y aurait plus d'oiseaux
Site Admin

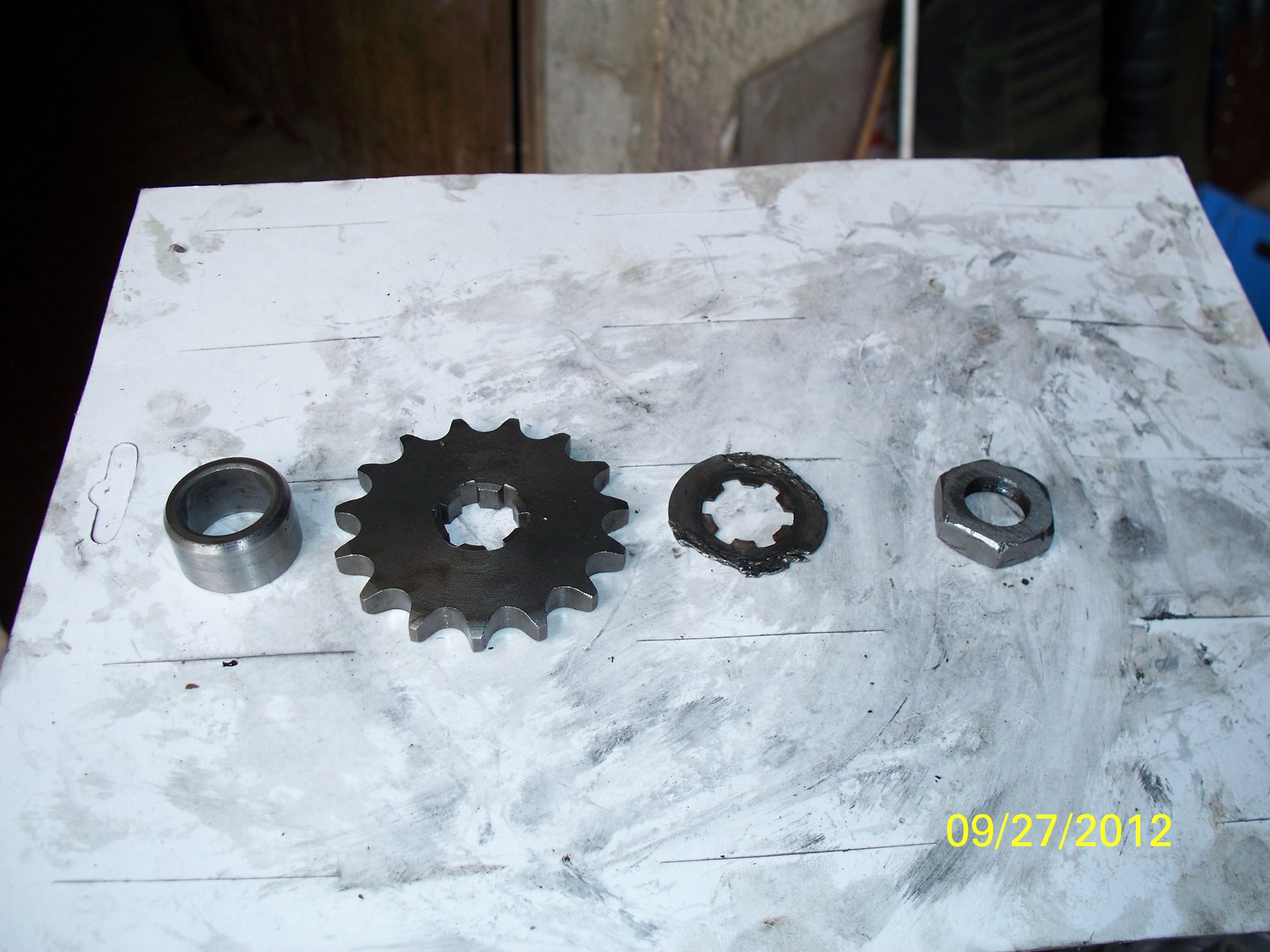

- Image0051.jpg (422.73 Kio) Consulté 44 fois
En fonction de la rotation de la queue de la vache si les poissons volaient il n'y aurait plus d'oiseaux
Adhérent
Merci beaucoup jean marc 642.
Je viens de remonter l'entretoise de la façon indiquée.
Je viens de remonter l'entretoise de la façon indiquée.
Adhérent
Pendant que j'y suis, quel est le couple de serrage de l'écrou serrant le pignon de sortie de boîte?
J'ai beau chercher, je ne trouve pas.
J'ai beau chercher, je ne trouve pas.
Adhérent
Couple de serrage pignon avant entre 7 et 9 m-kgs
en sachant que 1 m-kgs = 9,8067 Nm (mètre de newton)
Donc 7 m-kgs = 68 Nm et 9 m-kgs = 88 Nm
Voilà ce qu'il y a écrit dans le manuel d'entretien (manuel d'atelier) YAMAHA
L'entretoise se monte côté chanfrein vers le roulement et le côté plat vers le pignon sortie de boîte qui représente une plus grande surface d'appui.
en sachant que 1 m-kgs = 9,8067 Nm (mètre de newton)
Donc 7 m-kgs = 68 Nm et 9 m-kgs = 88 Nm
Voilà ce qu'il y a écrit dans le manuel d'entretien (manuel d'atelier) YAMAHA
L'entretoise se monte côté chanfrein vers le roulement et le côté plat vers le pignon sortie de boîte qui représente une plus grande surface d'appui.
Adhérent
Merci beaucoup fifi45 pour toutes ces précisions utiles concernant le sens de montage de l'entretoise et le couple de serrage de l'écrou de pignon de sortie de boîte.
La prochaine fois, je tenterai de faire preuve de vigilance sur le sens des pièces lors d'un démontage.
La prochaine fois, je tenterai de faire preuve de vigilance sur le sens des pièces lors d'un démontage.
Site Admin
mais non au contraire , qu'est ce qu'on va devenir nous?
